Berjumpa lagi bersama ane nie brow... hihihihi. Kali ini ane akan sharing tentang bagaimana Cara Menggunakan CodeVision AVR [CVAVR] yang merupakan compiler bahasa C, Integrated Development Environment (IDE), Automatic Program Generator, dan In-System Programmer untuk mikrokontroler AVR. CodeVisionAVR bukan open source, tetapi kita masih bisa menggunakannya secara gratis dengan mengunduh versi evaluasinya. Ok mas brow kita langsung saja ke TKP. Disini ane pakai contoh untuk Program LED Blinking.
1. Buka program CodeVisionAVR
2. Kik menu File > New, lalu pilih Project di kotak dialog Create New File. Klik OK. Kemudian Klik Yes untuk menggunakan fitur CodeWizardAVR. Fitur ini sangat memudahkan kita untuk melakukan setting mikrokontroller tanpa harus mengetik di jendela editor.
3. Akan muncul jendela CodeWizardAVR, fokuslah terlebih dahulu ke tab-tab di sebelah kiri. Di dalam tab tersebut, terdapat pilihan-pilihan yang digunakan untuk konfigurasi mikrokontroler. Pertama-tama, pada bagian Chip, pilih chip mikrokontroler dan isi clock yang sesuai, contoh : ATMega8535 dengan internal clock (RC Oscillator) 1 MHz. Kemudian di tab Ports, pilih sub-tab port yang digunakan baik untuk input maupun output. Klik tombol In atau Out (Data Direction) sehingga keadaannya berubah yang tadinya In menjadi Out, begitupun sebaliknya. Tanda In berarti bit port yang bersangkutan digunakan
sebagai input sedangkan tanda Out berarti bit port digunakan sebagai output. Di samping Data Direction ada Pullup/Output Value. Untuk Input, tanda T menandakan input tanpa pull-up resistor sedangkan tanda P menandakan input menggunakan pull-up resistor. Untuk output, angka 1 berarti default output dalam kondisi HIGH, sedangkan angka 0 berarti defaut output dalam kondisi LOW. Berdasarkan gambar 2, Port C digunakan sebagai output dengan kondisi default HIGH (led akan menyala ketika kondisi output LOW atau ACTIVE LOW).

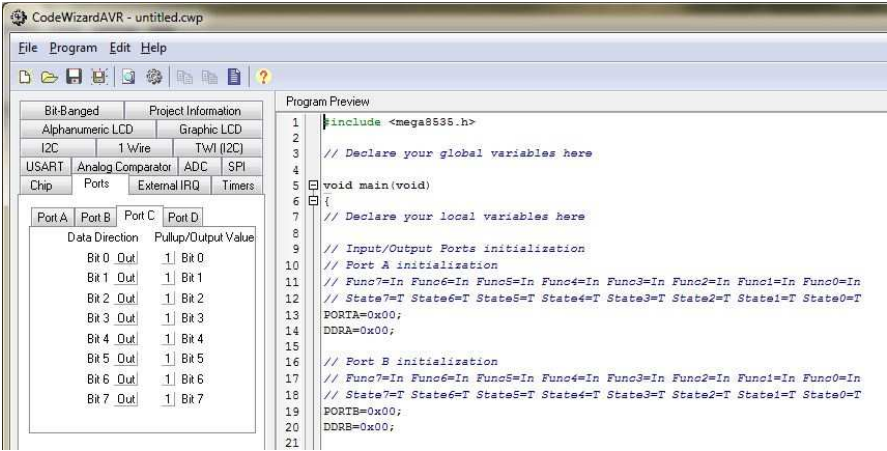

4. Ketika sudah selesai, klik menu Program > Preview untuk melihat kode yang dihasilkan
CodeWizardAVR. yang seperti gambar di bawah ini.
CodeWizardAVR. yang seperti gambar di bawah ini.
5. Klik menu Program > Generate, save, and exit untuk menyimpan kode yang sudah dibuat di Wizard. Beri nama filenya itu sampai 3 kali mas brow yaitu : file kode C, file project CodeVisionAVR, dan file CodeWizardAVR
6. Setelah disimpan, jendela editor akan terisi oleh kode hasil otomatisasi Wizard, seperti gambar dibawah ini :
Tampilan sudah selesai mas brow tinggal edit code tersebut sesuai project mas brow. selaat ber'coding ria.... hehe..
